El robusto anclaje con rosca interior y la exclusiva expansión en 4 direcciones para fijaciones en hormigón celular

Anclaje Aircrete FPX-I

El anclaje FPX-I de fischer Aircrete es de acero galvanizado. Después de la pre-perforación, la FPX-I sólo se introduce con el martillo. No es necesario limpiar el agujero de perforación. El anclaje fischer Aircrete se aplica con un destornillador hexagonal con un destornillador inalámbrico o con una carraca. A continuación, el cono se introduce en el manguito de expansión. En este caso, las cuatro alas crean un corte en el agujero de perforación. Después de la expansión, el hexágono interior se libera automáticamente. El anclaje FPX-I de fischer Aircrete es ideal para la fijación de techos suspendidos, barandillas o armarios de cocina en hormigón celular.

Varianti del prodotto

Descargar datos de la imagen

Varianti del prodotto

Approvazioni / rapporti di prova

2 Varianti del prodotto

Diámetro de agujero

Mín. penetración de perno

Máx. penetración de perno

Profundidad de anclaje efect.

Min. taladro profundidad del agujero

Variante de embalaje

Legenda = Omologazione disponibile— = Omologazione non disponibile

Visualizzate 2 di 2 varianti

Ventajas

FPX-I permite un fácil apriete por medio de la llave hexagonal utilizando un destornillador inalámbrico o trinquete y, por consiguiente, ofrece el máximo confort en la instalación.
La expansión controlada por deformación del anclaje con la llave hexagonal asegura una instalación segura, uniforme y suave.
La exclusiva expansión en 4 direcciones de FPX-I con un manguito de expansión cuadrado impide el giro del anclaje dentro del agujero y asegura cargas elevadas de tensión y cizallamiento, lo cual significa menos puntos de fijación.
La liberación de la llave hexagonal garantiza un control de fraguado automático para cada proceso de instalación.
El primer anclaje de acero con una homologación ETA y certificado de protección contra incendios para fijaciones en hormigón celular permite también la utilización para fijaciones relevantes a la seguridad.

Aplicaciones

Techos suspendidos
Bandejas de cables
Tuberías
Conductos de ventilación
Barandillas protectoras/pasamanos
Muebles de televisión
Muebles de cocina
Instalaciones a distancia

Materiales de construcción

Homologado para:

Hormigón celular con resistencia a la compresión 2 al 7 N / mm²
Muro de hormigón celular o techos con resistencia a la compresión entre 3,3 y 4,4 N/mm²
Mampostería de hormigón celular tablonado, p.ej. enyesado, alicatado, empapelado, etc.

Maggiori informazioni su materiali di supporto, ecc. sono disponibili nella documentazione tecnica.

Certificazioni

ETA-12/0456
DoP No. 0270

Funcionalidad

FPX-I con rosca interior es apta para instalación pre-posicionada.
El pre-taladrado permite una fácil introducción con golpes de martillo, incluso en hormigón celular de gran resistencia. No hay necesidad de limpiar el agujero.
Cuando el anclaje se aprieta con la llave hexagonal, el manguito de rosca interior empieza a girar y el cono se atrae hacia el manguito de expansión cuadrada. El hormigón celular se comprime por los cuatro laterales y genera un minado en el agujero.
Cuando se alcanza la expansión óptima, la llave hexagonal se libera automáticamente del anclaje.

Installation FPX-I

1 / 5

ETA Certification Document

pdf, ETA-12/0456

European Technical Assessment for fischer aircrete anchor FPX-I - Metal expansion fastener for use in autoclaved aerated concrete

Creato il 19/07/2019

DOP - Declaration of Performance

pdf, DoP No. 0270

Declaration of Performance for fischer Aircrete Anchor FPX-I (Metal expansion fastener for use in autoclaved aerated concrete)

Creato il 15/01/2021

Load Table

pdf,

Aircrete anchor FPX-I - Permissible loads and required component dimensions in cracked and non-cracked aerated concrete wall and slab plates.

Load Table

pdf,

Aircrete anchor FPX-I - Permissible loads and required component dimensions in aerated concrete masonry.

Aprobación ETA

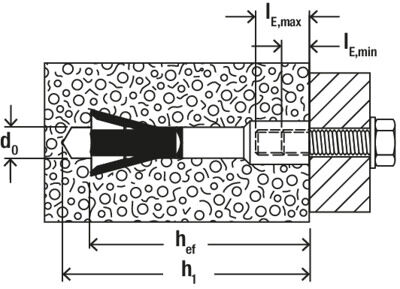

Diámetro de agujero ( d₀ )	10
Mín. penetración de perno ( l_E,min )	8
Máx. penetración de perno ( l_E,max )	15
Profundidad de anclaje efect. ( h_ef )	70
Min. taladro profundidad del agujero ( h₁ )	95
Variante de embalaje	caja
Cuantía	25
GTIN (EAN-Code)	4048962158366

Aprobación ETA
Diámetro de agujero ( d₀ )	10
Mín. penetración de perno ( l_E,min )	10
Máx. penetración de perno ( l_E,max )	15
Profundidad de anclaje efect. ( h_ef )	70
Min. taladro profundidad del agujero ( h₁ )	95
Variante de embalaje	caja
Cuantía	25
GTIN (EAN-Code)	4048962158373
